Kuidas kuvada koostupuus komponendi 'Description' väärtuse asemel mõni muu muutuja Properties loetelust

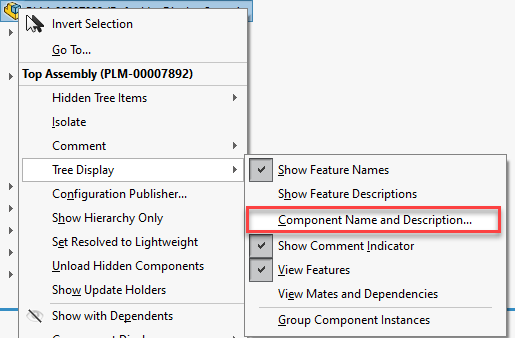

Tree Display lubab muuta, kuidas komponendi nimi ja kirjeldus on kuvatud koostupuus.

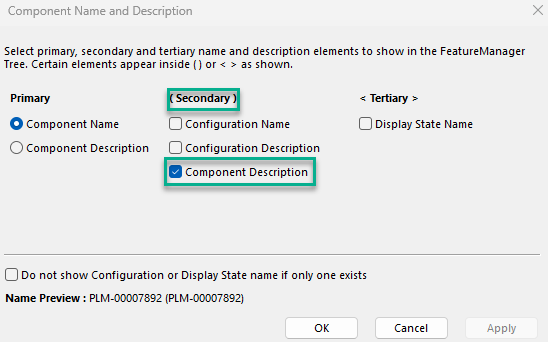

Järgnevate sätete korral näen koostupuus komponendi nime ja sellele järgneb komponendi kirjeldus, mis loetakse Property väärtustest 'Description' realt.

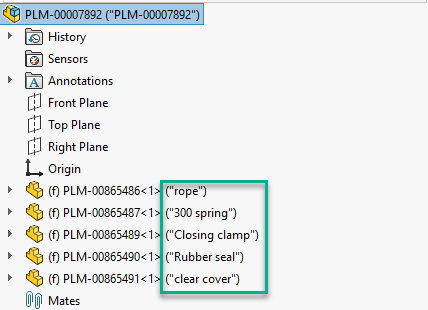

Selles näites on nendel komponentidel järgnevad 'Description' väärtused (rohelise ristküliku sees nähtavad), kuid sooviksin nende asemel kuvada 'LegacyNo' atribuuti 'Description' asemel.

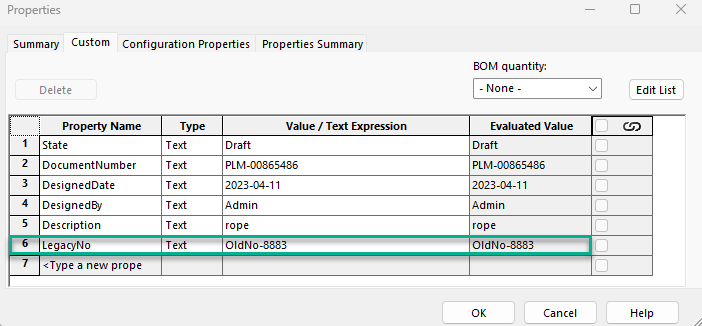

LegacyNo on kirjeldatud Properties aknas, ehk teoreetiliselt võiks olla võimalik selle parameetri kuvamine ka koostupuus.

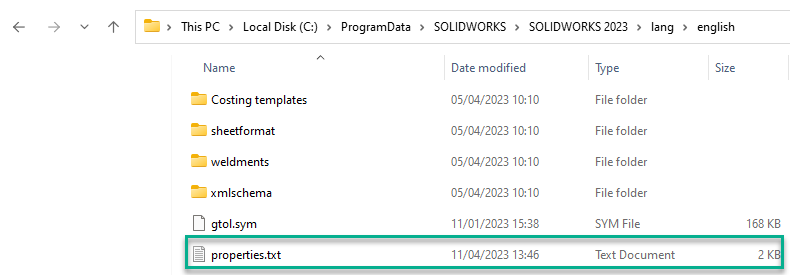

See tähendab, et tuleb lisada 'LegacyNo' parameeter SOLIDWORKS'i property.txt faili. Selleks tuleb esmalt nimetatud fail üles leida, enamasti asub see järgnevas asukohas: C:\ProgramData\SOLIDWORKS\SOLIDWORKS 2023\lang\english

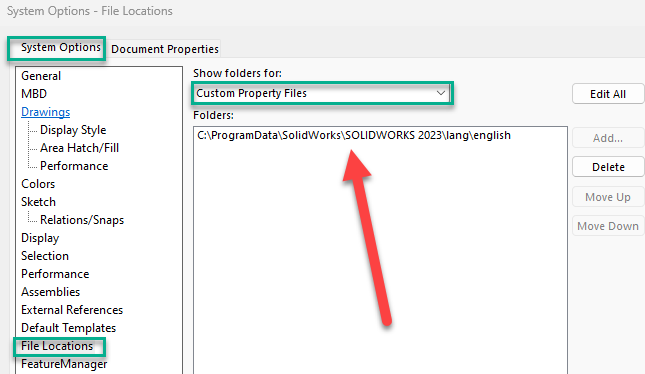

Kui eelnevas asukohas nimetatut faili ei ole, siis kontrollige faili asukohtade kaudu, kus see võib olla liigutatud:

Avage property.txt fail näiteks Notepad rakendusega ja lisage vajalik muutuja loetellu (selles näites 'LegacyNo'):

Salvestage ja sulgege fail.

Nüüd peate määrama, millist parameetrit tuleb kasutada komponendi kirjeldamiseks.

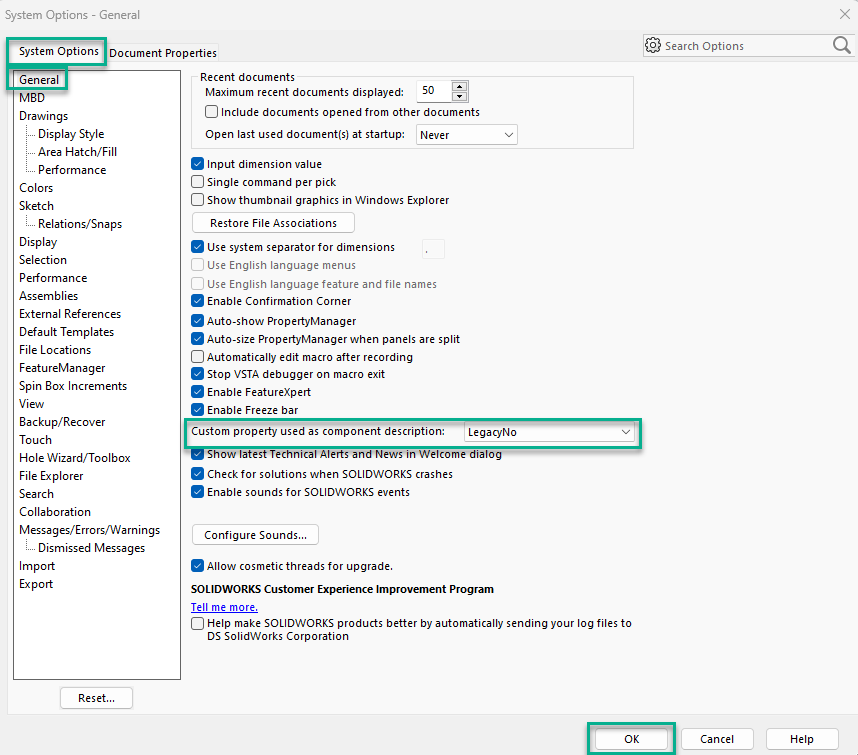

SOLIDWORKS System Options->General lehel leiate rippmenüü 'Custom property used as component description:' kõrvalt. Vajutage rippmenüüle ja leiate sealt viimati lisatud parameetri, valige see ja vajutage OK.

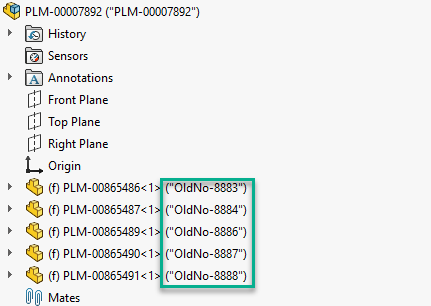

'Description' väärtuse asemel kuvatakse koostupuus teile nüüd teiepoolt soovitud parameeter (selles näites 'LegacyNo').
