Features syns ej i PDF

Ibland kan det vara så att features man har klickat ut på sin ritning, exv. Datum Feature inte syns i sin PDF man har skapat. Det kan också vara som så att man inte kan markera den i ritningsvyn. Vad gör man då för att förhindra detta?

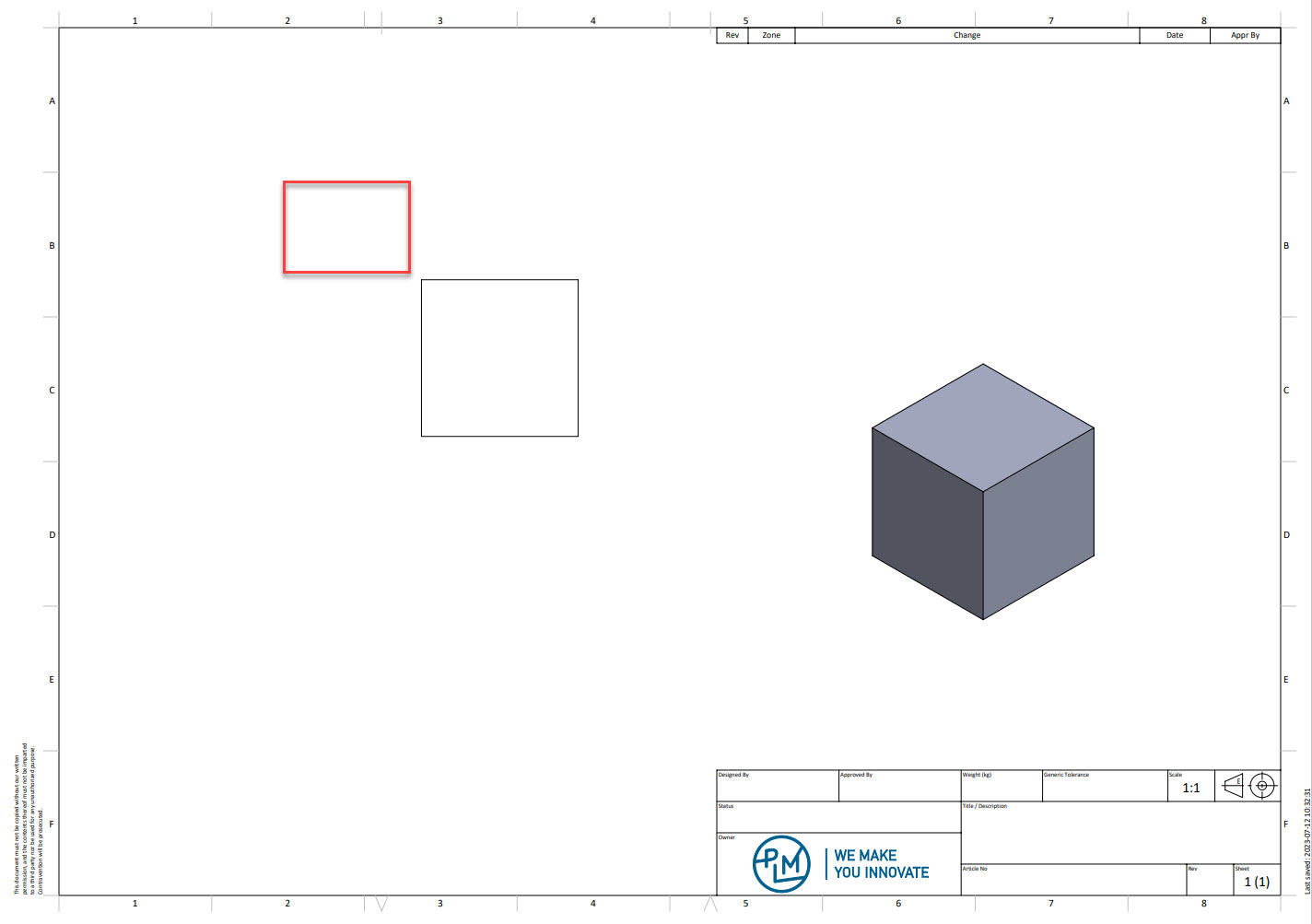

Inne i Document Properties, Detailing, Display filter så finns det lite bockrutor. Som vårt exempel nedan visar så syns inte Datum Feature i PDF-formatet som vi har placerat ut i vår ritningsvy.

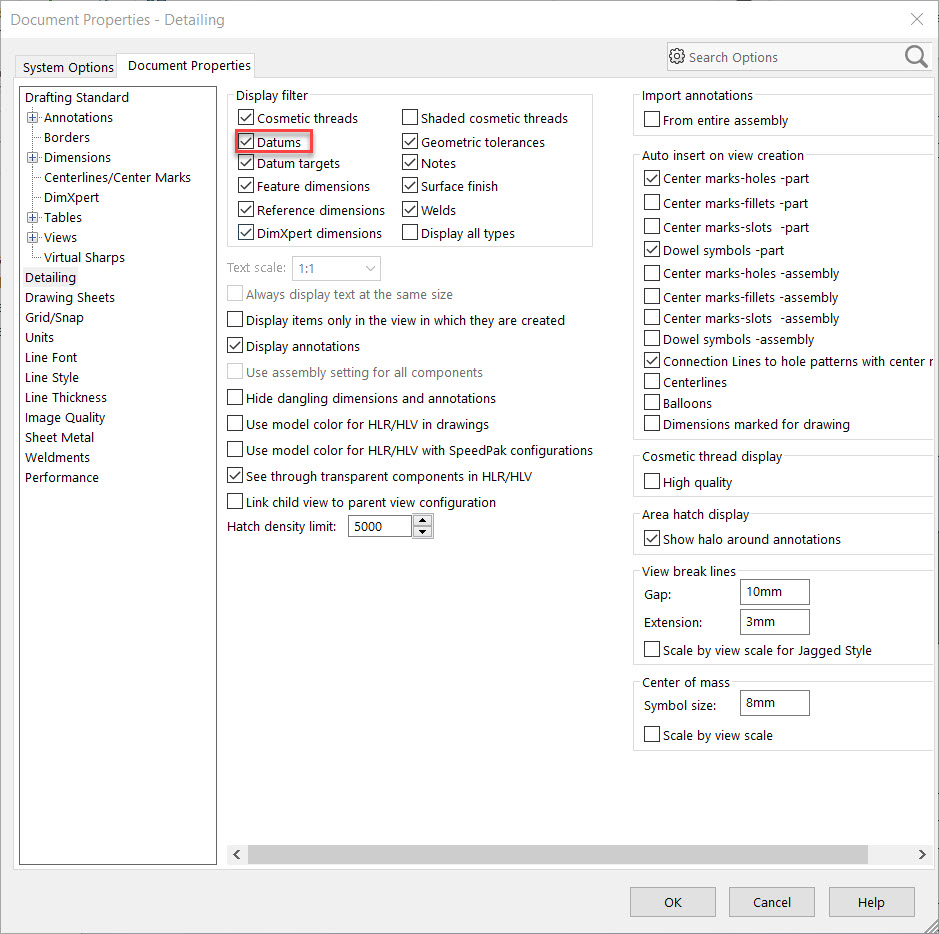

Nedan bild visar inställningarna för Display filter. Här har vi klickat i Datums så att vi ska kunna se vår Datum Feature, likaså kommer vi kunna se det i PDF-formatet. Värt att notera är att bockar man ur Datums så göms alla Datum Features i alla ritningsvyer samt i PDF-formatet. De finns fortfarande kvar om det är så att man vill ha tillbaka dem, då är det bara att bocka i rutan för Datums igen. Detta gäller för allt i Display filter.

Bild nedan visar resultat med Datums i bockat.

Om man INTE kan markera sin Datum feature så har man antagligen bokat ur Datums för att sedan placera ut Datums på sin ritningsvy. I detta fall nedan har vi bockat ur Datums för att sedan placera ut en Datum feature i ritningsvyn. Som vi kan se på bilden nedan är A borta men vår nya B finns på plats. Dock får vi ingen orangemarkering runt om vår feature, detta då vi har bockat ur Datums.
