Miksi SOLIDWORKS/DraftSight/Visualize käyttää integroitua näytönohjainta ulkoisen näytönohjaimen sijasta?

Näytönohjain on äärimmisen kriittinen komponentti työasemassa. SOLIDWORKS/DraftSight/Visualize tarvitsee yhteensopivan näytönohjaimen toimiakseen.

Kannettavissa työasemissa on usein kaksi näytönohjainta: emolevyyn integroitu näytönohjain (esim. Intel HD Graphics) ja ulkoinen näytönohjain (esim. NVIDIA Quadro). Joskus käy niin, että SOLIDWORKS/DraftSight/Visualize käyttää tehokkaamman ulkoisen näytönohjaimen sijasta emolevyyn integroitua ohjainta, joka myös lähes poikkeuksetta on SOLIDWORKS/DraftSight/Visualize -yhteensopimaton ohjain. Katso alla olevat ohjeet ongelman ratkaisemiseksi.

VAIHE 1: Mene TÄHÄN LINKKIIN ja lataa ja asenna SOLIDWORKS:n suosittelema näytönohjaimen ajuri (jos sitä ei ole vielä asennettu). Jos oikean ajurin löytäminen on haastavaa, voit olla yhteydessä PLM Groupin tukipalveluun. DraftSight-ohjelmaa käytettäessä noudata SOLIDWORKS:n näytönohjaimelle annettuja suosituksia.

VAIHE 2: Selvitä, miten SOLIDWORKS käyttää näytönohjaimia.

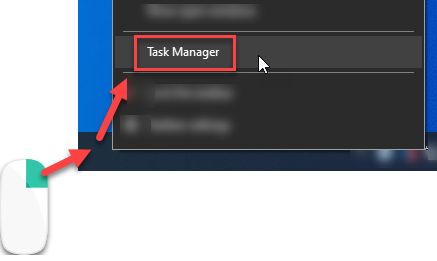

1. Käynnistä Windowsin "Task Manager" (Tehtävienhallinta) ja mene välilehdelle "Performance" (Suorituskyky).

2. Täppää päälle valinta "Always on Top", jotta Task Manager -ikkuna pysyy näkyvissä koko ajan.

3. Käynnistä SOLIDWORKS/DraftSight/Visualize ja kokeile luoda esim. uusi sketsi tai pyörittää mallia. Tarkkaile eri näytönohjaimien kuormitusta ("GPU 0" on tavallisesti integroitu ohjain ja "GPU 1" ulkoinen ohjain). Normaalisti ainoastaan ulkoisen näytönohjaimen tulisi kuormittua. Jos integroidulla ohjaimella näkyy selvää kuormitusta, tällöin SOLIDWORKS/DraftSight/Visualize toimii virheellisesti. Siirry tällöin vaiheeseen 2.

VAIHE 3: Määritä ulkoinen näytönohjain ensisijaiseksi grafiikkaprosessoriksi.

Alla oleva ohje pätee ainoastaan NVIDIA Quadro -näytönohjaimiin. Jos käytössä on esim. AMD:n ohjain, käytä ensisijaisen grafiikkaprosessorin määrittämiseksi AMD:n omaa ohjelmistoa "AMD Catalyst Control Center".

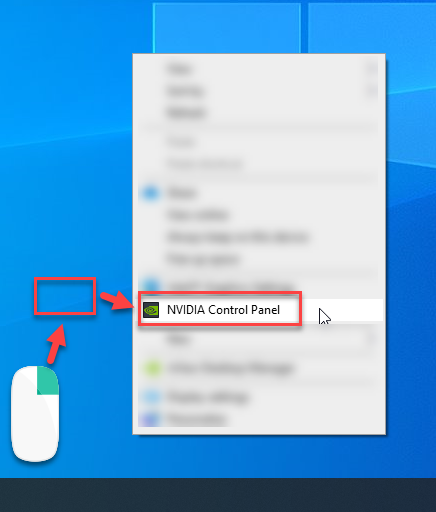

1. Käynnistä NVIDIA Control Panel (NVIDIA Ohjaupaneeli).

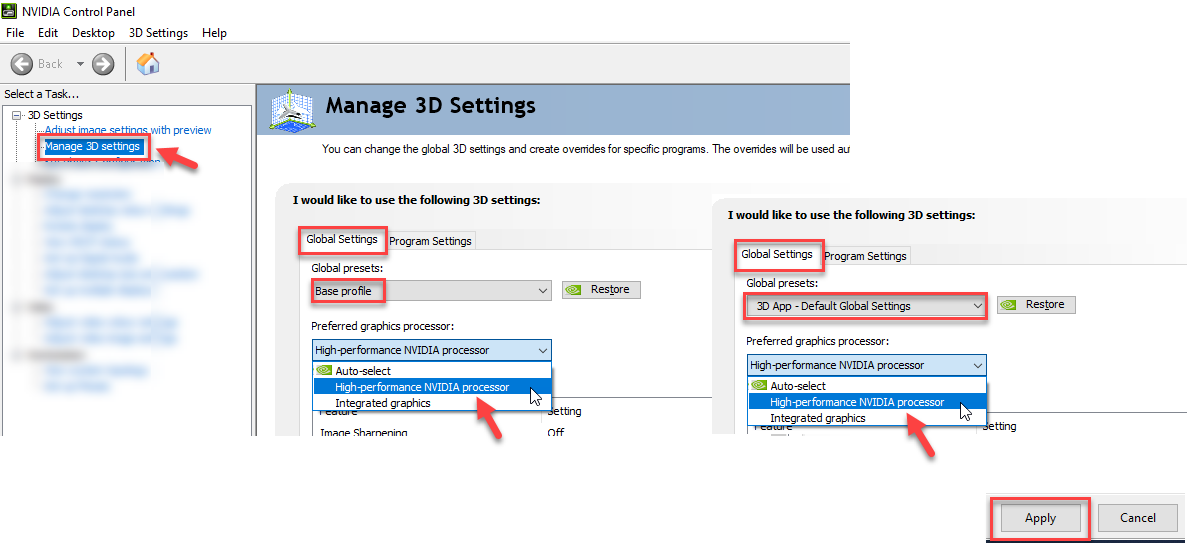

2. Valitse välilehti "Manage 3D Settings" (3D-asetuksien hallinta). Valitse alasvetovalikosta valinta "Base Profile" (Perusprofiili) ja valitse kohtaan "Preferred graphics processor" valinnaksi "High-performance NVIDIA processor" (Parannetun suorituskyvyn NVIDIA-prosessori). Valitse sama valinta alasvetovalikon kohtaan "3D App - Default Global Settings".

Paina lopuksi "Apply"-painiketta, jotta muutos tallentuu.

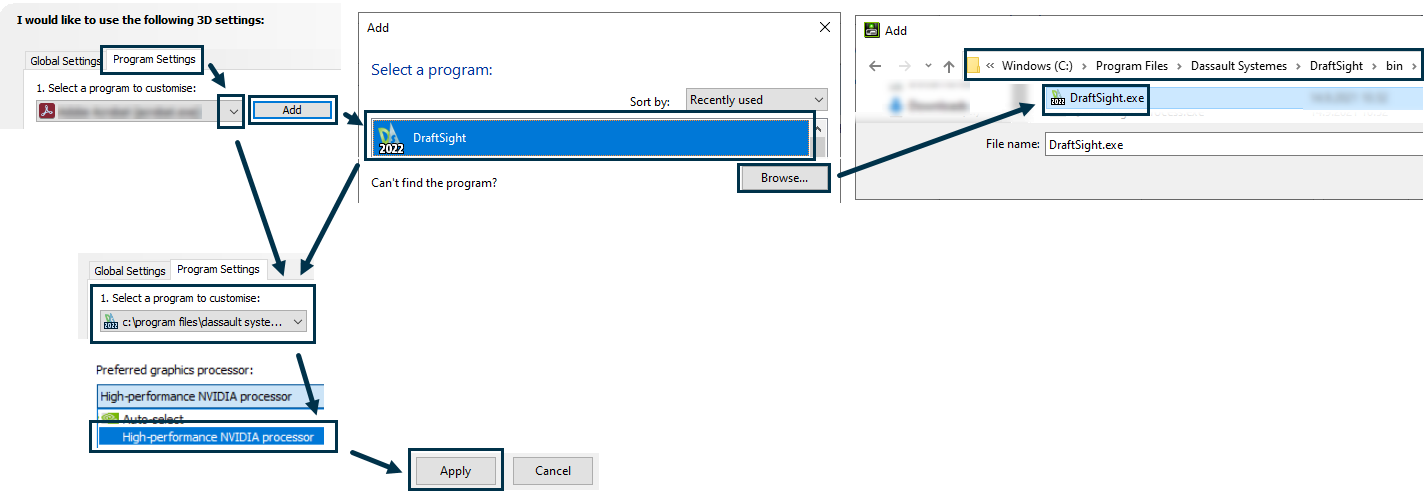

DraftSight-ohjelmaa käytettäessä lisää vielä DraftSight-ohjelmakohtainen määritys ao. kuvan mukaisesti.

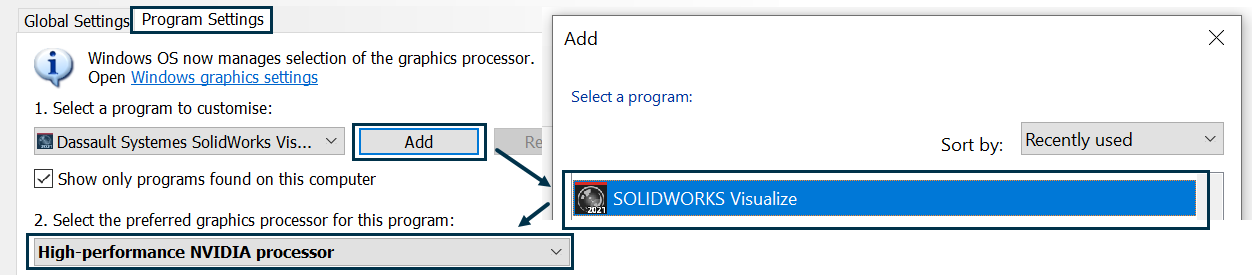

Visualize-ohjelmistoa käytettäessä tee vastaavanlainen määritys ao. kuvan mukaisesti.

3. Käynnistä SOLIDWORKS/DraftSight/Visualize uudelleen ja tarkkaile nyt näytönohjaimien kuormitusta (kohdan "Vaihe 2" ohjeet). Jos SOLIDWORKS/DraftSight/Visualize käyttää edelleen integroitua näytönohjainta, siirry vaiheeseen 4.

VAIHE 4: Määritä BIOS-asetuksista työasema käyttämään ulkoista näytönohjainta.

Alla oleva ohje pätee HP ZBook -mallin kannettaviin työasemiin. BIOS-asetukset vaihtelevat työasemien eri merkkien välillä. Voit etsiä netistä tietoa esim. hakusanalla "disable hybrid graphics lenovo", jos käytössä on Lenovo:n kannettava työasema.

1. Sammuta työasema.

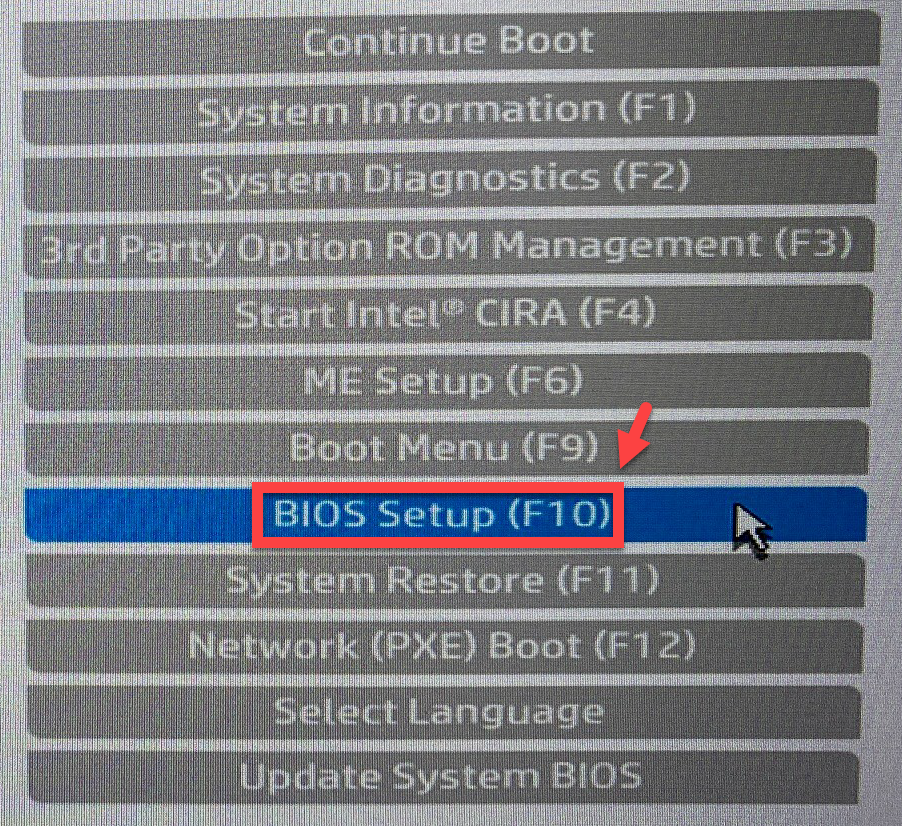

2. Käynnistä työasema ja paina toistuvasti näppäimistön Esc-painiketta. Huom. Esc-painiketta tulee paina heti käynnistysnapin painamisen jälkeen. Jatka Esc-napin toistuvaa painamista, kunnes näkyviin tulee BIOS-asetusikkuna. Valitse valinta "BIOS Setup".

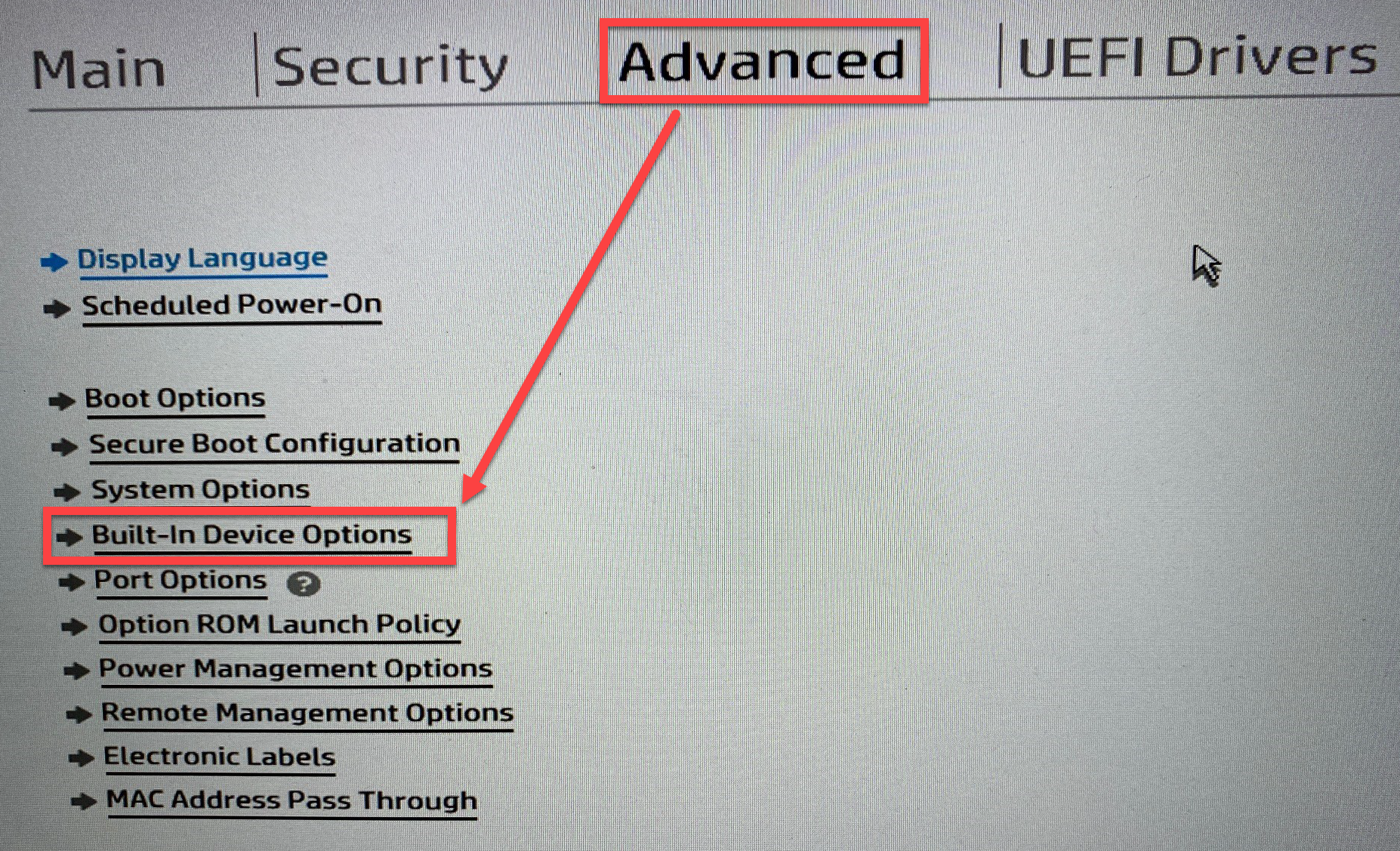

2. Valitse välilehti "Advanced" ja sieltä kohta "Built-In Device Options".

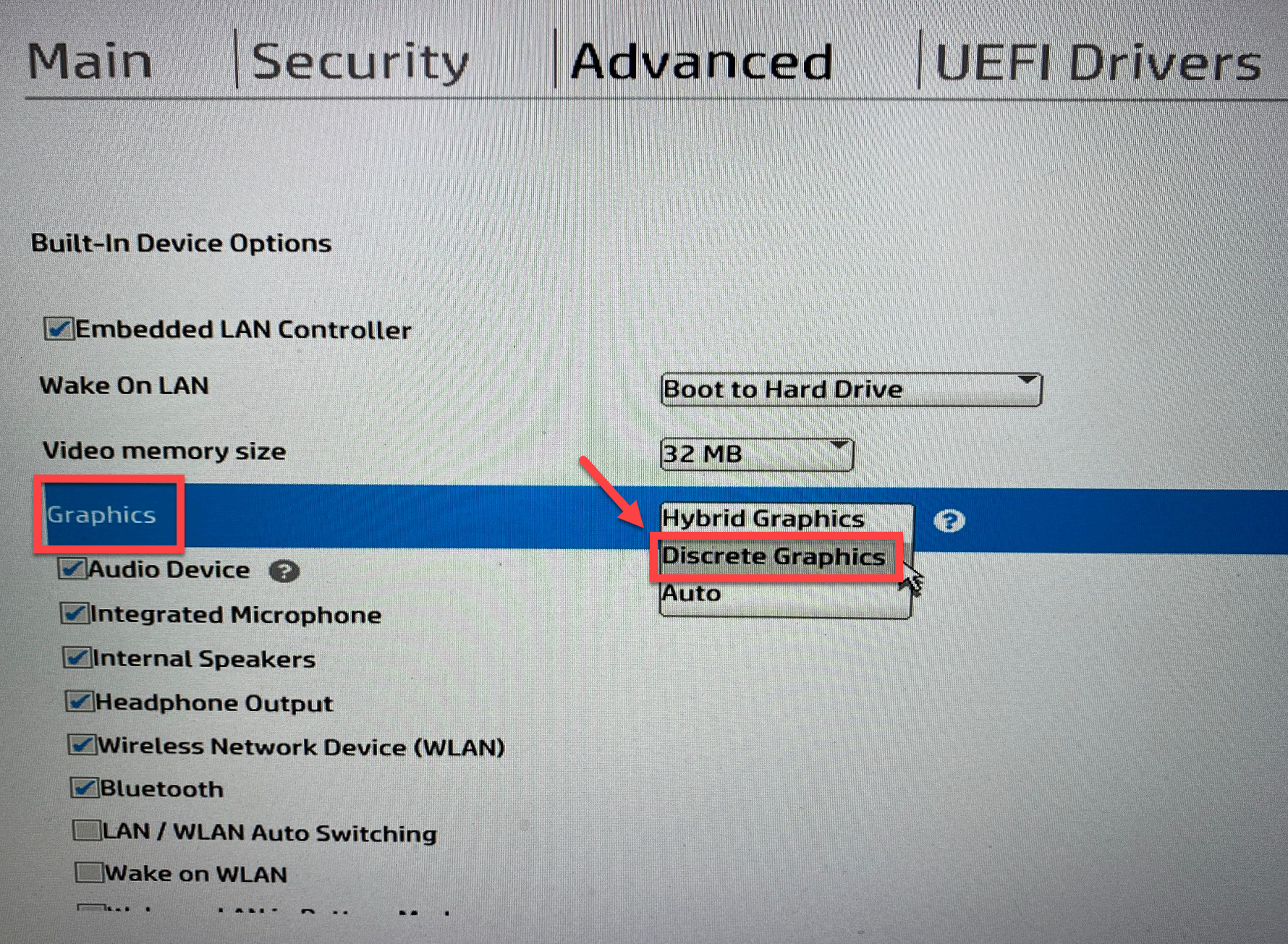

3. Valitse kohdasta "Graphics" valituksi valinta "Discrete Graphics".

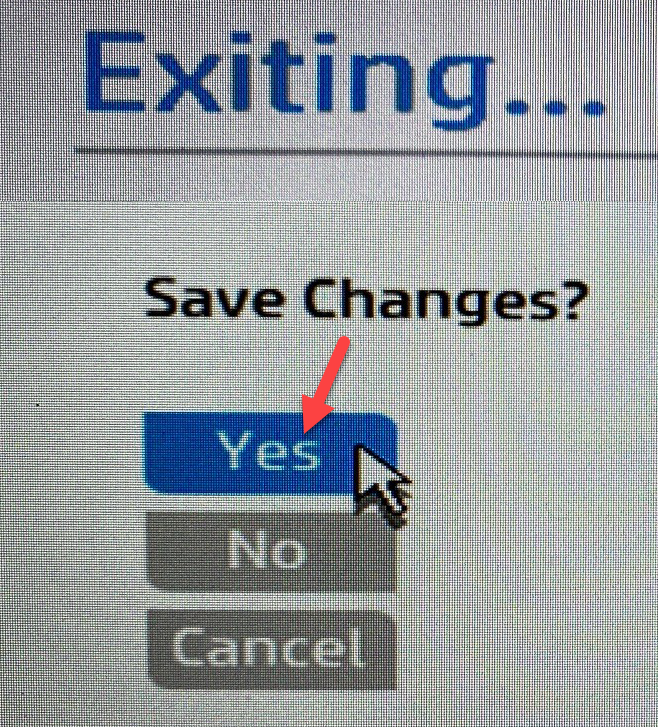

4. Paina näppäimistöltä painiketta "F10". Valitse "Yes", jotta muutokset tallentuvat.

5. Windows käynnistyy tämän jälkeen normaalisti. Tarkkaile taas näytönohjaimien kuormitusta (kohdan "Vaihe 2" ohjeet). Nyt viimeistään SOLIDWORKS:n/DraftSightin pitäisi kuormittaa ainoastaan ulkoista näytönohjainta.

Ole yhteydessä PLM Groupin tukipalveluun, jos sinulla on vielä ongelmia tai kysyttävää aiheeseen liittyen.
