Tiedostojen importointi - Osa 2

AIEMMASSA TIEDOSTOJEN IMPORTOINTIA KOSKEVASSA ARTIKKELISSAMME keskityttiin toimintoon nimeltä "3D Interconnect". Tässä artikkelissamme menemme hieman syvemmälle aiheeseen ja pyrimme nostamaan esille tärkeitä asioita, jotka tulee huomoida tiedostoja importoitaessa.

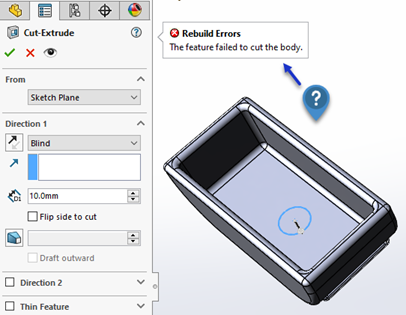

Saatat olla ihmetellyt, miksei joskus yksinkertaisen reikäpiirteen tekeminen onnistu tasopinnalle, johon reiän tekeminen normaalisti onnistuu....

l

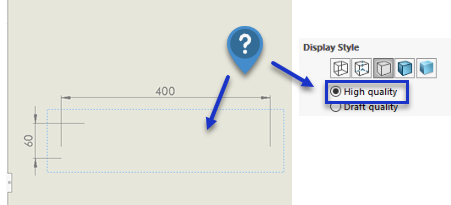

...tai saatat olla ihmetellyt, miksei piirustuksen kuvannoissa näy lainkaan geometrian muotoviivoja, kun kuvannon "Display style" -asetus on asetettu valintaan "High quality".

Tietenkin yllä mainittujen tilanteiden taustalla voi olla jokin muukin asia, mutta importoituja tiedostoja käsitelteässä tavallisin syy näille tilanteille on se, että tiedostoja (tavallisesti STEP, IGES tai Parasolid) importoitaessa ohjelma ei ole onnistunut "nitomaan" tiedostojen XYZ-koordinaatteina ilmoitettuja pintoja yhteen, jotta kokonaisuudesta muodostuisi yhtenäinen pintarakenne. Tämä johtaa geometrian topologiavirheisiin.

Mitä virheillä tarkoitetaan, miten ne havaitaan ja korjataan?

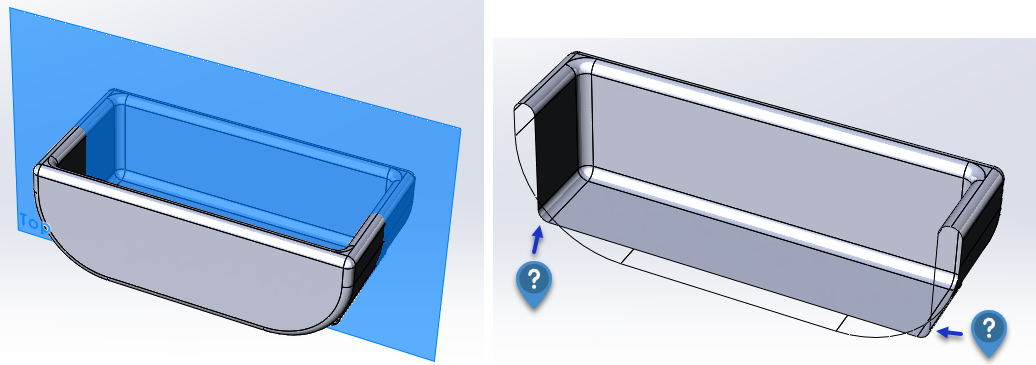

Joskus nuo topologiavirheet voidaan havaita paljain silmin zoomaamatta todella lähelle geometriaan. Alla olevan kuvan esimerkissä oikealla puolella on leikkausnäkymä geometrian keskeltä, jolloin voidaan havaita, että ulomman pinnan säde on selvästi liian suuri ja leikkaa sisemmän pinnan säteen kanssa. Tämänkaltainen geoemetria on epäjohdonmukainen ja mahdoton.

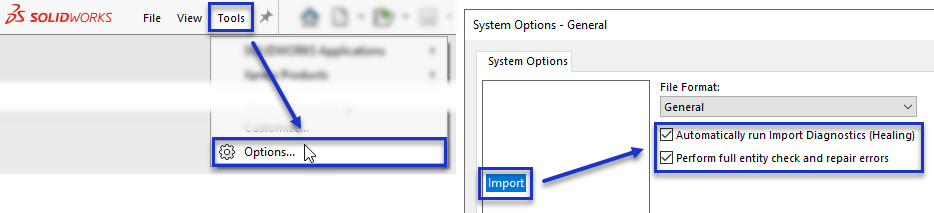

Aina muussa kuin SOLIDWORKS-muodossa olevaa tiedostoa importoitaessa on suositeltavaa, että geometria tarkistetaan mahdollisten topologiavirheiden varalta. Ensimmäisenä tulee tarkistaa, että asetukset "Automatically run Import Diagnostics (Healing)" ja "Perform full entity check and repair errors" on rastitettuna asetuksista. Nämä asetukset löytyvät SOLIDWORKS:n asetuksista kohdasta Tools > Options > System Options > Import > General.

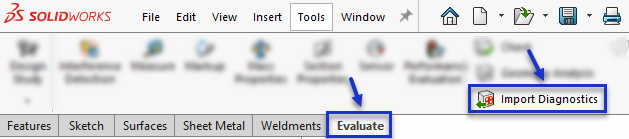

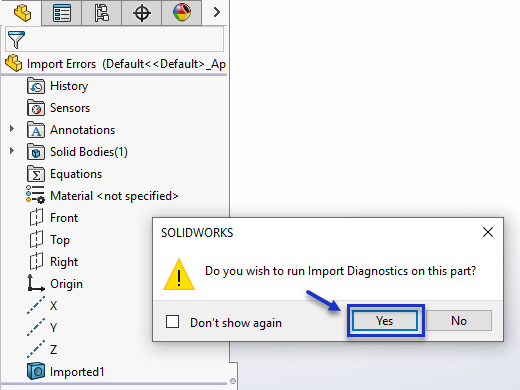

Tällöin muussa kuin SOLIDWORKS-muodossa olevaa tiedostoa avattaessa SOLIDWORKS tuo ruudulle kehotuksen suorittaa "Import Diagnostics" -tarkistus avattavalle tiedostolle. Vastaa kysymykseen aina myöntävästi eli paina "Yes". Jos painat "No", voit käynnistää "Import Diagnostics" -toiminnon myös myöhemmin "Evaluate"-välilehdeltä tai valikosta kohdasta "Tools > Evaluate > Import Diagnostics".

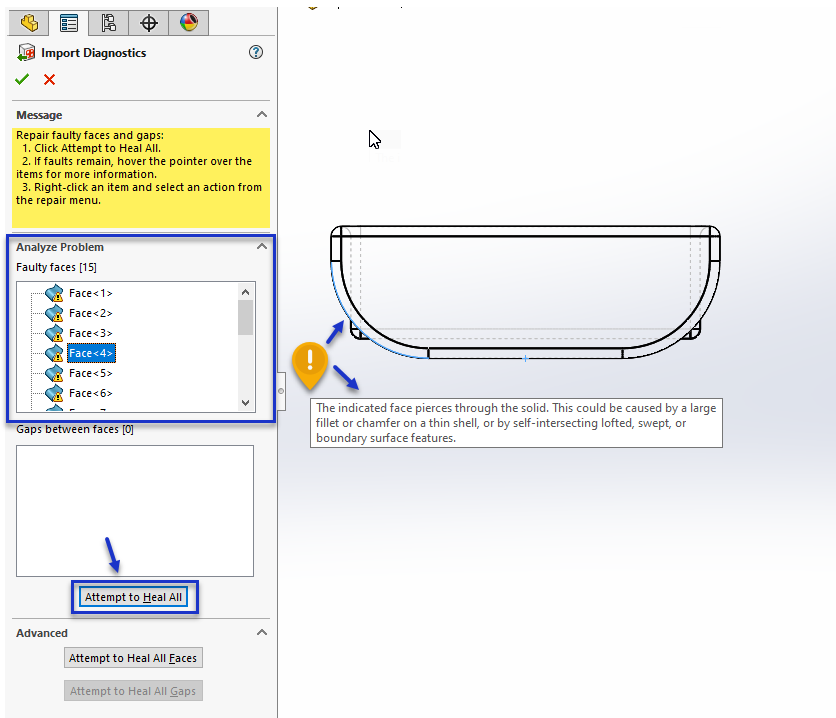

Kun "Import Diagnostics" PropertyManager -ikkuna avautuu, SOLIDWORKS analysoi geometrian. Jos virheellisiä pintoja tai rakoja pintojen välillä löytyy, virheet näkyvät listattuna ikkunassa. Ao. kuvassa näkyy esimerkki virheellisistä pinnoista. Itse asiassa taustasyy virheisiin kuvan tapauksessa on sama kuin yllä mainitussa tapauksessa: ulkopuolisen pinnan säde leikkaa sisemmän pinnan säteen kanssa muodostaen epäjohdonmukaisen ja mahdottoman geometrian.

Samassa ikkunassa on myös painike nimeltä "Attempt to Heal All", jota voidaan käyttää virheellisten pintojen korjaamiseen. On kuitenkin syytä huomioida, että hyvin useissa tilanteissa ohjelma ei kykene korjaamaan pintoja. Tällöin virheelliset pinnat tulee korjata manuaalisesti käyttämällä SOLIDWORKS:n pintamallinnustyökaluja.

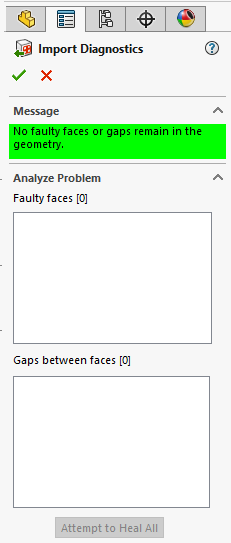

Ao. kuvassa näkyy puolestaan tulos, jonka aina haluamme nähdä: geometria on oikeanlainen ja vapaa kaikista pintavirheistä ja raoista pintojen välillä. Tämä tarkoittaa, että voit jatkaa työskentelyä importoimasi tiedoston kanssa.

Mitä, jos "Import Diagnostics" -toiminto ei ole valittavissa?

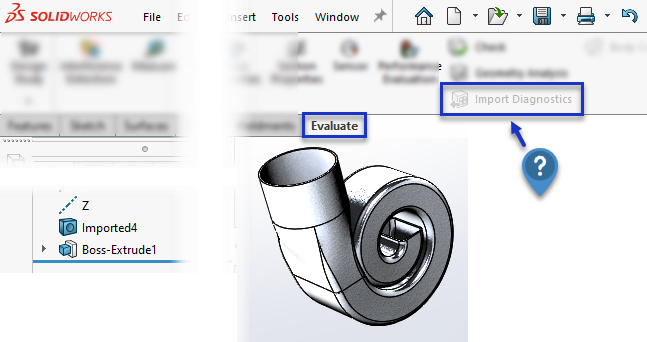

Jos Evaluate-välilehdellä oleva "Import Diagnostics" -toiminto on harmaana eikä se ole valittavissa, tämä johtuu siitä, että piirrepuussa on importoidun tiedoston Imported-piirteen lisäksi muita piirteitä, jotka estävät toiminnon käyttämisen. Esimerkiksi ao. kuvassa näkyy, ettei "Import Diagnostics" -toiminto ole valittavissa, koska piirrepuussa on luotuna yksi "Boss-Extrude" -piirre Imported-piirteen lisäksi. Piirteitä ei voida myöskään supressoida vaan Import Diagnostics -toimintopainike pysyy harmaana piirteiden supressoinnista huolimatta.

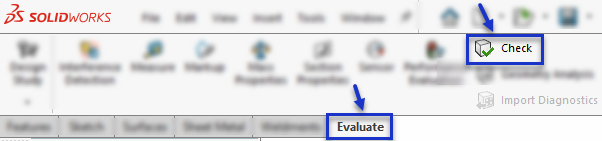

Tällaisessa tilanteessa ratkaisu on "Check"-toiminnon" käyttäminen. Toiminto löytyy Evaluate-välilehdeltä tai valikosta kohdasta "Tools > Evaluate > Check".

"Check"-toiminnon hyvä puoli on se, että toiminnon tekemä analysointi tapahtuu äärimmäisen nopeasti verrattuna "Import Diagnostics" -toiminnon tekemään analysointiin. Ero analysointiajassa on selvästi nähtävissä silloin, kun käsitellään malleja, joissa on suuri määrä (esim. satoja tai jopa tuhansia) solid- tai surface-bodyjä.

Heikkoutena "Check"-toiminnossa on puolestaan se, ettei toiminnossa pystytä korjaamaan mahdollisia pintavirheitä, toisin kuin "Import Diagnostics" -toiminnossa, jossa voidaan käyttää ylempänä mainittua "Attempt to Heal All" -valintaa.

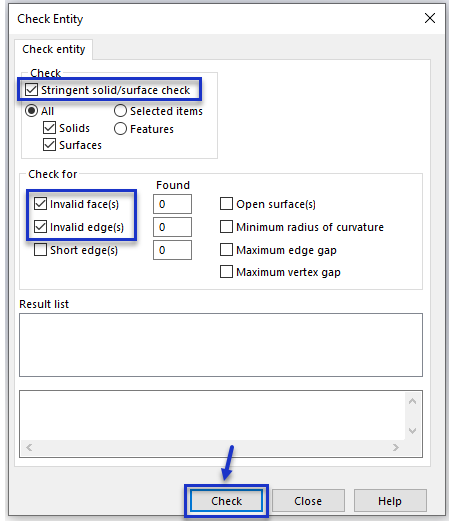

"Check"-toiminto on täydellinen silloin, kun ainoastaan halutaan varmistaa, että geometria on täysin virheetöntä. Ao. kuvassa näkyy "Check"-toiminnon valinnat. Useimmiten toiminnossa kannattaa käyttää valintaa "Stringent solid/surface check" kaikkien solid- ja surface-bodyjen analysoimiseksi. Kun painetaan painiketta "Check", analysointi tapahtuu parissa sekunnissa. Eli analysointi tapahtuu äärimmäisen nopeasti.

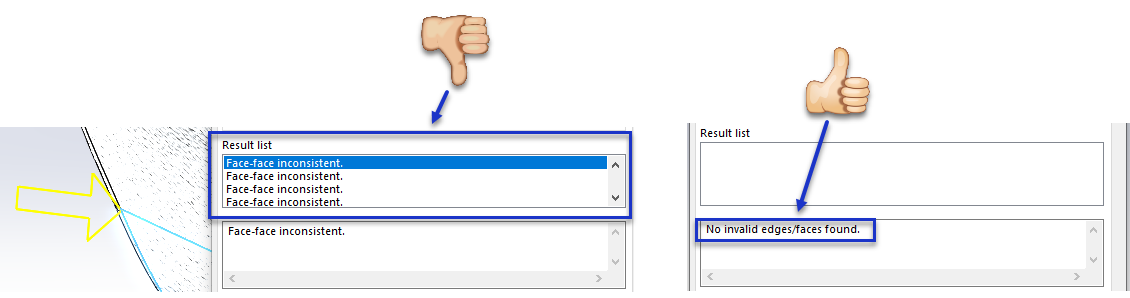

Kohdassa "Result list" voidaan nähdä tulos geometrian tarkistuksesta. Vasemmalla kuvassa nähdään tulos löytyneistä virheellisistä pinnoista. Oikealla kuvassa nähdään puolestaan tulos, joka kertoo, että geometria on virheetöntä. Viesti "No invalid edges/faces found"  tarkoittaa, että voit jatkaa työskentelyä, koska topologiavirheitä ei löytynyt.

Mitä, jos ei pysty tai ehdi korjaamaan geometrian topologiavirheitä?

Pintavirheiden korjaaminen on tärkeää ja suositeltavaa, mutta virheet voidaan myös jättää korjaamatta, jos virheiden korjaaminen olisi työmäärällisesti kohtuuttoman hankalaa. Tällöin on kuitenkin aina muistettava, että geometrian "jatkojalostuksessa" voi esiintyä erilaisia ongelmia (Imported-piirteiden päälle luotavien piirteiden tekeminen ei onnistu). Myös piirustusten kuvantojen näkymisessä voi ilmetä ongelmia, mm. muotoviivojen näkymättömyytenä. Topologiavirheet saattavat itse asiassa estää piirustusten tallentamisen kokonaan esim. DWG- ja DXF-muotoihin, koska em. tiedostomuotoihin tallennettaessa piirustuksen kuvanto konvertoidaan tallennusprosessissa automaattisesti "High Quality" -tilaan, jolloin muotoviivat eivät topologiavirheistä johtuen tallennu DWG- tai DXF-tiedostoon.

Joskus topologiavirheet voivat myös estää SOLIDWORKS-osan tai -kokoonpanon tallentamisen neutraaliformaattiin kuten STEP-tiedostomuotoon.

Yhteenvetona voidaan todeta, että...

Importoitujen tiedostojen käsittely ei ole aina helppoa. On muistettava, että eri CAD-järjestelmät perustuvat erilaisiin mallinnusytimiin eivätkä ne toimi keskenään täysin samalla tavalla. SOLIDWORKS on tosin kehittänyt eri CAD-järjestelmistä tulevien tiedostojen importoinnin helpottamiseksi loistavan tekniikan, joka on esitelty tässä aiemmassa artikkelissamme. On kuitenkin fakta, että aina käsiteltäessä äärimmäisen monimutkaisia, suuresta pintamäärästä koostuvia geometrioita, voi haasteita tulla eteen. Näissä tilanteissa virheellinen geometria tulee aina paikallistaa ja korjata. Muistathan myös, että voit aina OTTAA YHTEYTTÄ PLM GROUPIN TUKIPALVELUUN AVUN SAAMISEKSI.
