Tiedoston avaaminen - se kuulostaa yksinkertaiselta asialta. Ja sehän onkin yksinkertaista, kun ollaan avaamassa yksinkertaisia Word- tai Excel-tiedostoja, joilla ei ole linkitystä toisiin tiedostoihin.
SOLIDWORKS:ssä tämä ei aina ole niin yksinkertaista. Kun avataan osatiedostoja, näillä tiedostoilla ei ole linkitystä toisiin tiedostoihin (lukuun ottamatta Derived part -osia). Mutta avattaessa kokoonpanoja ja piirustuksia, ne sisältävät lähes aina referenssejä toisiin osa- tai alikokoonpanotiedostoihin. Näiden referenssitiedostojen tulee löytyä. Muussa tapauksessa avattava kokoonpano tai piirustus avautuu tyhjänä ilman näitä referenssitiedostoja.

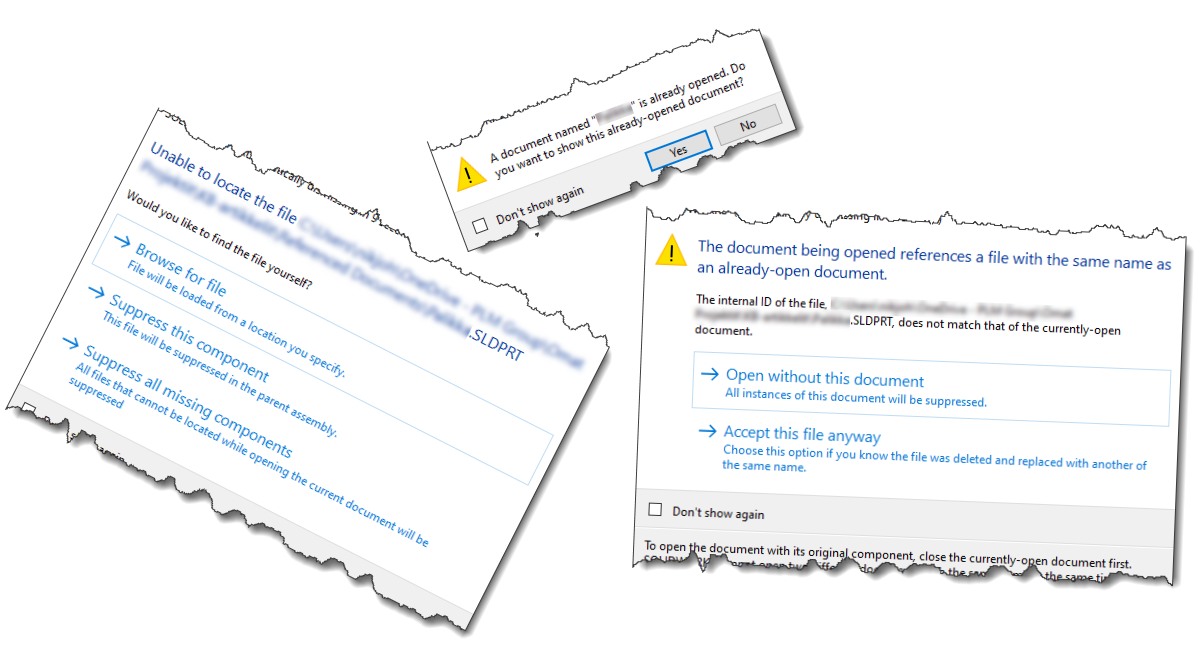

Useimmat SOLIDWORKS-käyttäjät ovat törmänneet näihin ilmoituksiin kokoonpanoja ja piirustuksia avattaessa. Jos haluat tietää tarkemmin näiden ilmoitusten syistä, jatka ihmeessä tämän tekstin lukemista.
Mistä SOLIDWORKS etsii referenssitiedostoja?
SOLIDWORKS käyttää tiettyä hakujärjestystä referenssitiedostojen etsimiseksi. Tämä hakujärjestys on kuvattu tarkemmin TÄSSÄ ARTIKKELISSA. Pyrin tässä tekstissä selventämään tämän kyseisen hakujärjestyksen toimintaa.

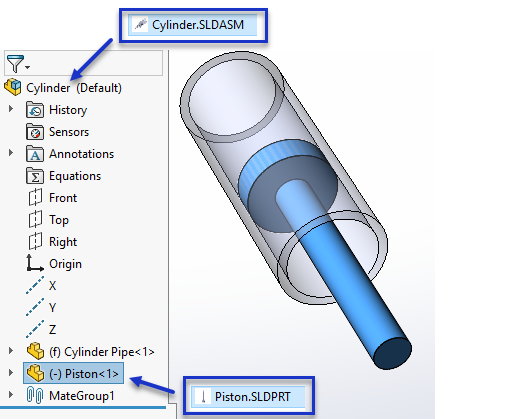

Kuvitellaan, että olet avaamassa sylinterikokoonpanoa nimeltä Cylinder.SLDASM ja tämä kokoonpano sisältää mäntäosan nimeltä Piston.SLDPRT.
SÄÄNTÖ 1 - Samanniminen tiedosto jo taustalla avattuna

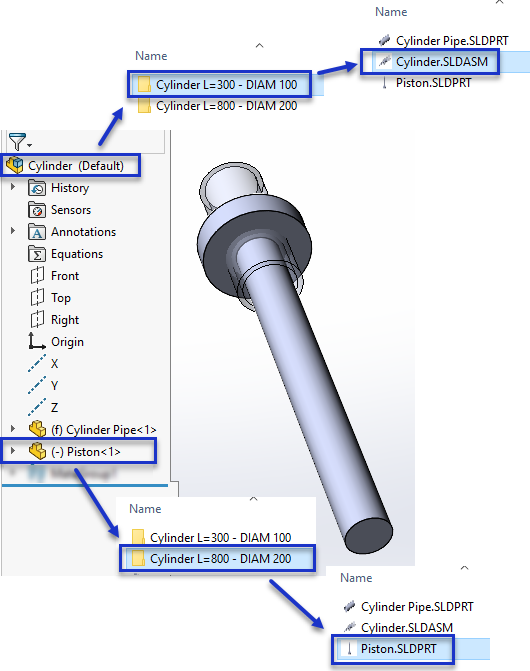

Kuvitellaan, että osa Piston.SLDPRT sijaitsee samassa hakemistossa avattavan kokoonpanon Cylinder.SLDASM kanssa. Sylinteristä ja sen osista on kuitenkin olemassa eri kokoisia variaatioita. Jos sinulla on jo valmiiksi avattuna toisesta kansiosta osa nimeltä Piston.SLDPRT ja kokoonpano avataan vasta tämän jälkeen, SOLIDWORKS käyttää kokoonpanossa tätä kyseistä toisessa kansiossa olevaa osaa referenssinä. Osa voi olla jokin täysin ulkopuolinen osa, joka kuuluu johonkin täysin toiseen projektiin. Alla näkyvässä esimerkkikuvassa tiedosto Piston.SLDPRT on avattuna kansiosta "Cylinder L=800 - DIAM 200" ennen kokoonpanon Cylinder.SLDASM avaamista kansiosta "Cylinder L=300 - DIAM 100". Kokoonpanoon vaihtuu käyttöön väärä sylinterin mäntä. Kuvasta näkee helposti, että mäntä on liian suuri eikä sovi sylinteriputkeen.

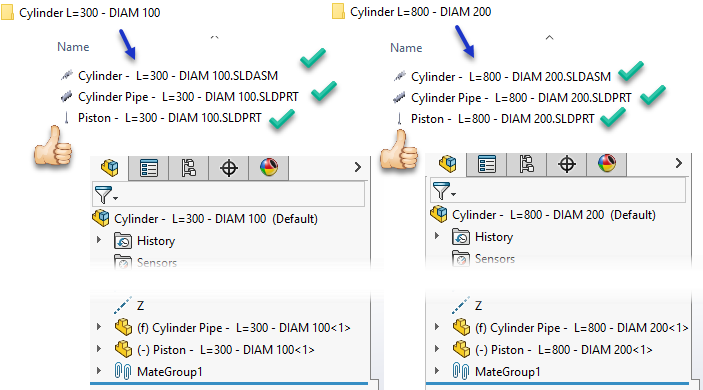

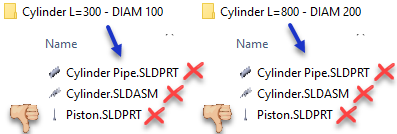

Tässä yhteydessä on hyvä muistuttaa, että SOLIDWORKS-tiedostot tulee nimetä aina yksilöllisillä tiedostonimillä, jolloin referenssitiedostot eivät sekoitu keskenää edellä mainitulla tavalla.
Vältä samojen tiedostonimien käyttämistä!
Käytä aina yksillösiä tiedostonimiä! Tällä tavalla estetään tiedostoreferenssien tahaton sekoittuminen.
SÄÄNTÖ 2 - Kansiot lisättynä asetuksiin: "File Locations > Referenced Documents"
Jos SOLIDWORKS ei löydä referenssitiedostoa ennestään avoinna olevien dokumenttien joukosta, se siirtyy käyttämään seuraavaa etsinnän sääntöä, jolloin se etsii tiedostoja SOLIDWORKS:n asetuksiin kohtaan Tools > Options > System Options > File Locations > Referenced Documents määritetyistä kansioista. Jos asetuksiin on määritettynä kansioita, joiden sisältä löytyy samanniminen tiedosto, SOLIDWORKS poimii käyttöön tämän tiedoston. Jos asetuksiin on määritettynä useita kansioita, SOLIDWORKS etsii tiedostoja kansioista aloittaen listalla ylimpänä olevasta kansiosta.

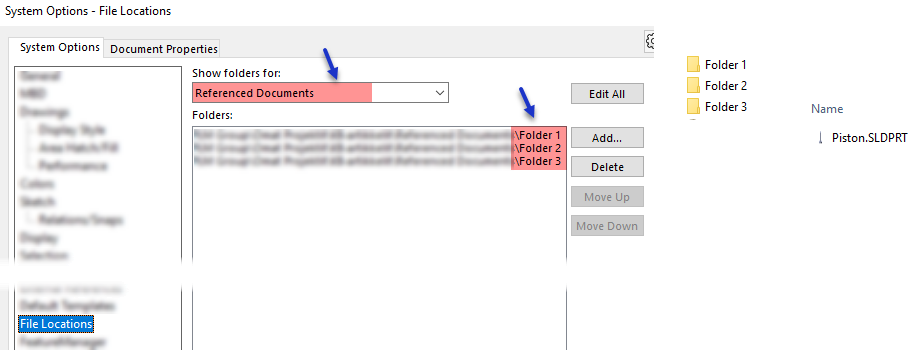

Oletetaan, että tiedosto nimeltä Piston.SLDPRT sijaitsee kaikissa kolmessa kansiossa "Folder 1", "Folder 2" ja "Folder 3". Kaikki nämä kansiot on lisättynä "Referenced Documents" -asetuksiin.

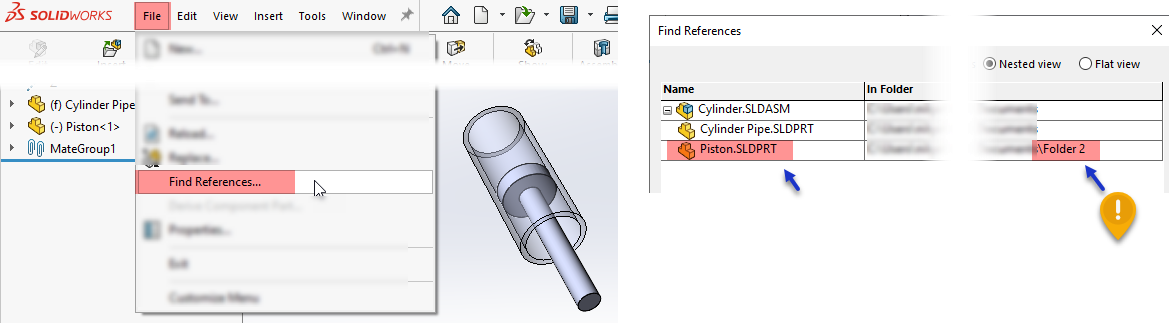

Kun Cylinder.SLDASM avataan, SOLIDWORKS poimii referenssiksi tiedoston Piston.SLDPRT kansiosta "Folder 1", koska tämä kansio on listan ylimpänä. Listan järjestystä voidan muuttaa siirtämällä kansioita listassa "Move Up"- ja "Mode Down" -painikkeista.

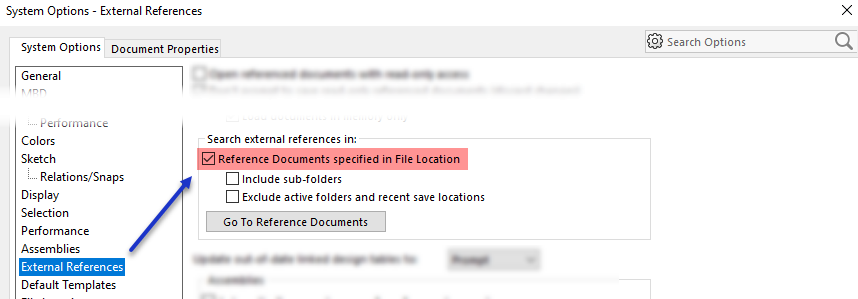

Huom! Jotta SOLIDWORKS etsii referenssitiedostoja "Referenced Documents" -kohtaan määritetyistä kansioista, tämän asetuksen tulee olla rastitettuna:
Tools > Options > System Options > External References > "Reference Documents specified in File Location"
Vinkki: "Referenced Documents" -hakukansioiden käyttäminen on hyödyllistä esimerkiksi silloin, jos SOLIDWORKS-tiedostot on siirretty toiseen sijaintiin, esimerkiksi palvelimelta toiselle. Määrittämällä kansiot uudesta sijainnista saadaan helposti SOLIDWORKS etsimään tiedostoja näistä kansioista.

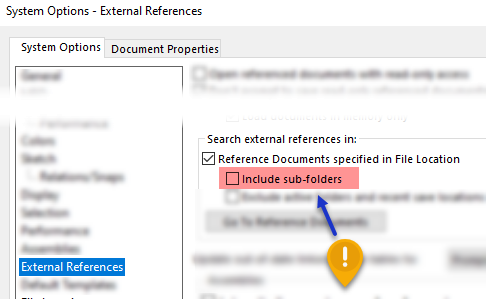

Huomioi myös asetus "Include sub-folders". Normaalisti tätä asetusta ei kannata rastittaa, koska tällöin kokoonpanojen ja piirustusten avaaminen saattaa hidastua. Hidastumista voi esiintyä, jos "Referenced Documents" -kohtaan määritetyt kansiot sisältävät huomattavan paljon alikansioita ja niiden sisällä olevia tiedostoja. Tätä asetusta kannattaa käyttää vain tilapäisesti. Kun kokoonpano tai piirustus on saatu avattua ja tallennettua onnistuneesti oikeilla referenssitiedostoilla, tämä asetus kannattaa ottaa pois päältä.
SÄÄNTÖ 3 - Samanniminen tiedosto samassa kansiossa
Jos SOLIDWORKS ei onnistu löytämään referenssitiedostoa sääntöjen 1 ja 2 puitteissa, se siirtyy seuraavaksi käyttämään sääntöä 3. Jos samanniminen referenssitiedosto löytyy avattavan kokoonpanon tai piirustuksen (tai osan, jos kyseessä on ns. derived-osa) kanssa samasta kansiosta, SOLIDWORKS käyttää tätä tiedostoa referenssinään.

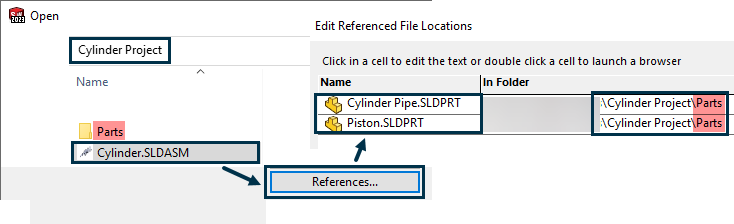

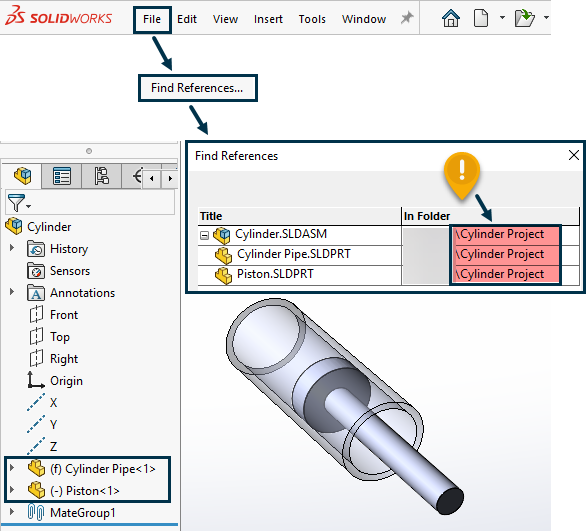

Kuvitellaan, että ollaan avaamassa kokoonpanoa Cylinder.SLDASM kansiosta "Cylinder Project". Kun kokoonpano tallennettiin viimeksi, siinä oli mukana "Parts"-kansiossa olevat osat Cylinder Pipe.SLDPRT ja Piston.SLDPRT.
Jos nämä osatiedostot löytyvätkin kokoonpanon kanssa samasta kansiosta "Cylinder Project"),...
...tällöin kokoonpano löytäisikin nämä osat kansiosta "Cylinder Project" kansion "Parts" sijasta, siitäkin huolimatta, että osat ovat viimeksi tallennettaessa olleet "Parts"-kansiossa.
SÄÄNNÖT 4-8
Jos SOLIDWORKS ei edelleenkään, sääntöjen 1-3 jälkeen ole löytänyt referenssitiedostoja, se siirtyy seuraavaksi sääntöihin 4,5, 6, 7 ja 8. Nämä säännöt on listattuna TÄSSÄ LINKISSÄ.

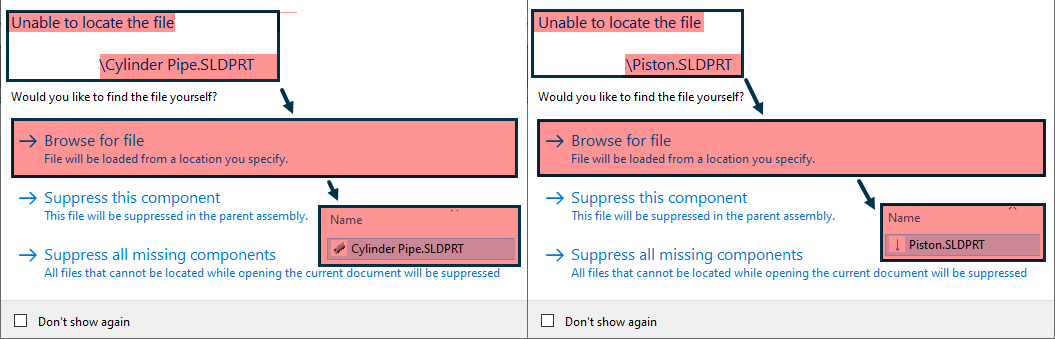

Viimeinen käytettävä sääntö on sääntö 8, jossa SOLIDWORKS lopulta tuo näkyviin dialogin, josta käyttäjä voi osoittaa, mistä referenssitiedosto löytyy. Vaihtoehtoisesti käyttäjä voi supressoida komponentin, jos sitä ei löydy.
Jos kompoenttia ei löydy mistään, komponentti jää kokoonpanossa supressoituun tilaan.
YHTEENVETO
Toivottavasti yllä oleva teksti tarjosi lisätietoa ja esitteli uusia tapoja käsitellä SOLIDWORKS-tiedostojen referenssejä. Ainakin voidaan todeta, ettei tiedostoreferenssien käsittely SOLIDWORKS:ssä tosiaankaan ole mikään yksinkertainen asia, johon olet saattanut ehkä tottua esimerkiksi yksinkertaisia Word-tiedostoja avattaessa. Tiedostoreferenssien käsittely on aina helpompaa, kun SOLIDWORKS:n ohella käytetään jotain PDM-järjestelmää. PLM Groupilla on kolme eri PDM-ratkaisua: SOLIDWORKS PDM, PDM pilvipalvelussa ja HostPLM (SOLIDWORKS PDM pilvipalveluna). Käyttäjät, jotka eivät koe tarvetta PDM-järjestelmälle, saattavat myös hyötyä CUSTOMTOOLS-ohjelmasta. Voit aina ottaa yhteyttä PLM Groupin tukipalveluun, jos sinulla on mitä tahansa teknisiä kysymyksiä. Voit myös aina olla yhteydessä myyntitiimiimme, jos olet kiinnostunut mistä tahansa tarjoamistamme ratkaisuista.
