Med fordel kan du bruke symmetri i SolidWorks modellene dine for å redusere arbeidet som kreves for å lage detaljene. Dette gjelder også på skisse-nivå. Som mange sikkert allerede vet, er det et verktøy for speiling av skissegeometri kalt "Mirror Enteties".
Det mange sannsynligvis ikke vet er at det også er et verktøy som heter "Dynamic Mirror" som gir samme resultat som "Mirror Enteties", men veien til målet er litt annerledes. "Dynamic Mirror" gjenspeiler skissegeometrien direkte når skissen opprettes, og det er derfor ikke nødvendig å deretter velge hvilken geometri som skal speiles over hvilken akse.
Dynamic Mirror finner du under Verktøy -> Skisseverktøy -> Dynamic Mirror. En forutsetning for verktøyet er at det er en akse for å gjenspeile skissegeometrien som også må spesifiseres når verktøyet startes. Når du har valgt speilaksen, som er identifisert via et par vinkelrette linjer i hver ende av aksen, kan du deretter tegne ut skissegeometrien og se hvordan den speiles direkte uten ekstra tastetrykk.

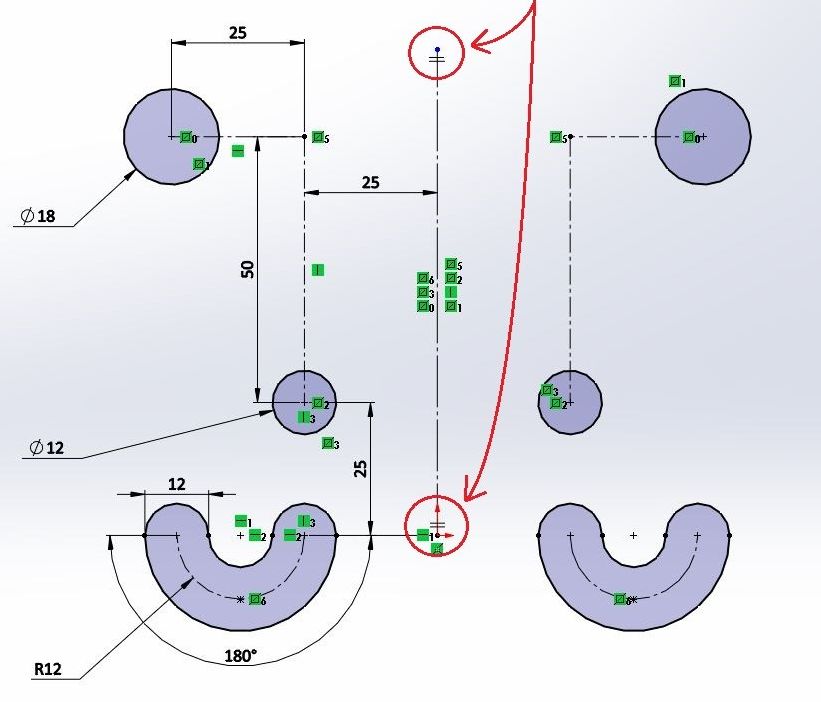

De to kryssende linjene i hver ende indikerer at det er speilaksen

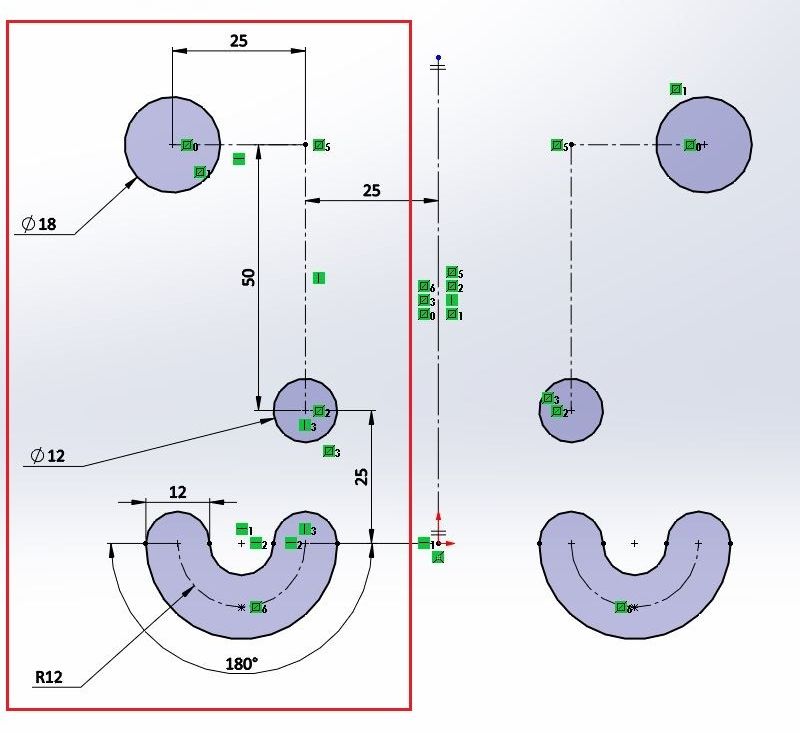

Geometri som jeg har tegnet:

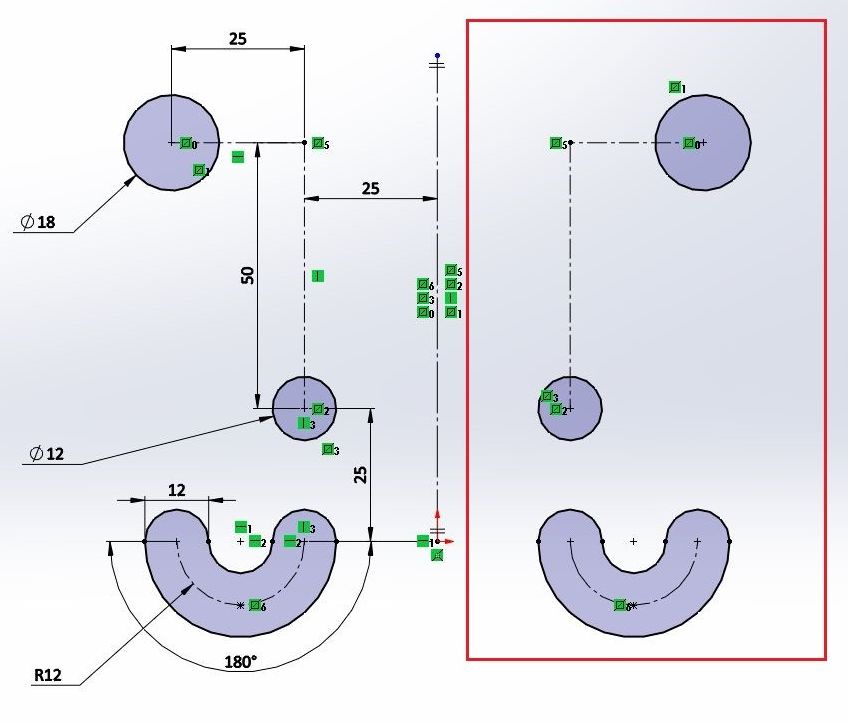

Geometri som er speilet med "Dynamic Mirror":
JIMMY JOHANSSON
Technical Consultant
