Hvordan åpne Assembly uten krasj

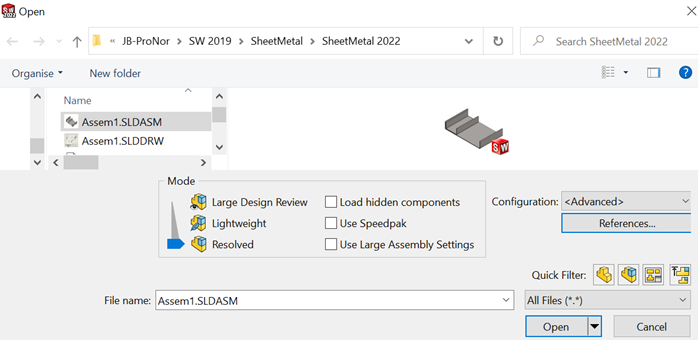

Prøv i SolidWorks: File open og pek på assembly filen. Ikke åpne enda. (Kan også gjøres fra Home, hurtigtast R).

Her har man flere valg til hvordan filer blir åpnet. For eksempel kan man nederst til høyre sortere på part, assembly, tegning eller topp assembly. Prøv de 3 metodene under.

1. Referances viser hvilke parter og subassemlier som assembly vil åpne. Se om stiene til filene er riktig. Her kan stiene eller partene også byttes ut. Prøv å åpne de enkelte partene eller subassembliene før du åpner hoved-assemliet. Det er gjerne den siste parten man legger inn i assemliet som forårsaker feilen. Sjekk at det ikke er feil ved disse partene før hoved-assembliet åpnes.
2. Har assembly flere konfigurasjoner, så prøv å åpne en annen konfigurasjon. Fiks det som i metode tre.

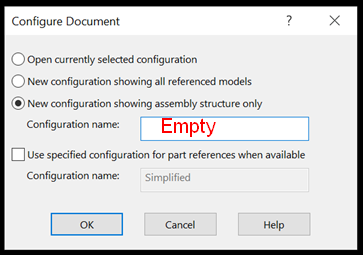

3. Velg konfigurasjonen <Advanced>(pil ned). Trykk Open. Et nytt vindu åpner seg, se bilde under.

Velg «New configuration showing assembly structure only» og gi konfigurasjonen navnet Empty (for eksempel). Trykk OK. Nå lages en ny konfigurasjon med navnet Empty og assembly åpnes med alle parter og subassemblier suppressed.

Unsuppress parter eller grupper av parter og assemlier til du ser hvilken part som skaper problemet. Mulig at assemliet krasjer nå, men sjekk filene som da sist ble unsuppressed og som skaper problemet. Fiks filen som har problemer eller slett den fra assembly og prøv å legg den inn på nytt.
